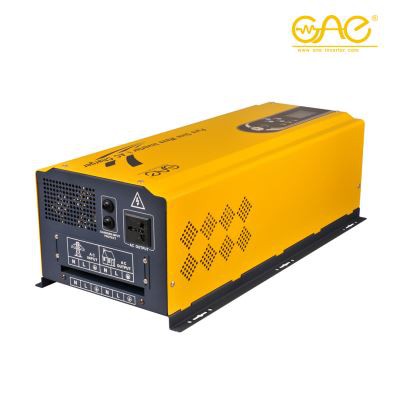

1000w-6000w alalisvoolu ja vahelduvvoolu päikeseenergia inverter

FI-seeria 1000w-6000w alalisvoolu ja vahelduvvoolu päikeseenergia inverter

Kui parameetriregulaatori sisend vahelduvpinge on 150V-260V, on väljundpinge reguleerimine parem 220V juures. Sellest vahemikust madalamal ja kõrgemal selle efektiivsus langeb. Ühe kiibiga mikroarvutit kasutatakse esimese astme juhtimiseks, nii et sisendpinget alla 310V ja üle 90V saab reguleerida ja juhtida vahemikus 190V-250V ning seejärel kasutatakse pinge parameetrite pingeregulaatorit. määrus.

Võrgust tuleva vahelduvpinge sisend kõigub suuresti ja pärast seda, kui häirepinge, näiteks kõrgsageduslikud impulsid, on ülepinge neeldumisfiltri ahelaga välja filtreeritud, saadetakse see alalisvoolu lülitusega reguleeritud toiteallikasse, vahelduvvoolu diskreetimisahelasse ja juhtimisseadmesse. vooluring.

Alalisvoolu lülitusega reguleeritud toiteallika võimsus on väike, kuid see võib muuta vahelduvvoolu pinge 60-320V pluss 5 V, pluss 12 V, -12 V alalisvoolu pinge. Pluss 5V pinge antakse ühekiibilisele mikroarvutile ja ±12V pinge juhtahela suure võimsusega lülitusmoodulile.

Ühekiibiline mikroarvuti analüüsib ja hindab diskreetimisahela kogutud sisendpingeandmeid ning saadab juhtsignaali päästikahelasse, et juhtida ja reguleerida väljundpinget.

Juhtimisahel koosneb SSR-i nullpunktilüliti suure võimsusega moodulist ja automaattransformaatorist. SSR-ide vahel kasutatakse ülepinge ja liigvoolu neelamiseks RC-neeldumisahelat, et SSR ei saaks ümberlülitamisel kahjustada. Juhtimise täitmisahel juhib sisendpinget 90-310V vahemikus 190 V-240V ja saadab selle seejärel parameetriregulaatorile pinge täpseks reguleerimiseks.
